каталогПриборы для автотракторной техники

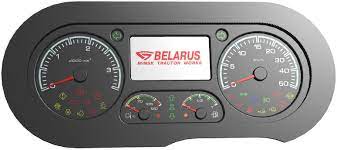

Рассчитан на работу в цепи постоянного тока с номинальным напряжением 12В в соответствии с ГОСТ 3940– 2004. Настраивается под конкретную модель трактора путем программирования переменных коэффициентов, характеризующих конструктивные отличия тракторов. Модификации панелей приборных ПП8180: ПП8180-1; ПП8180-2; ПП8180-3;ПП8180-4 CAN2 - протокол обмена с электронной системой управления двигателем; ** CAN3 - протокол обмена с комплексной электронной системой управления трансмиссией трактора - далее КЭСУ, системой контроля свечей накаливания. Состав панели: указатель скорости, указатель оборотов коленчатого вала двигателя (одиночные стрелочные указатели); указатель уровня топлива, указатель температуры охлаждающей жидкости (блок стрелочных указателей); сигнализаторы; дисплей; пульт управления. Масса панелей: ПП8180-1, ПП8180-2 - не более 1,5 кг; ПП8180-3, ПП8180-4 - не более 1,3 кг. Масса пульта управления должна быть не более – 0,055 кг. Программирование осуществляется с помощью пульта управления. Вид климатического исполнения У2Т2, для лицевой поверхности У1Т1 - в соответствии с ГОСТ 15150-69. ПП предназначена для работы в диапазоне температур от минус 40 °С до плюс 65 °С. * Включаются только по дополнительному управляющему сигналу «Повороты трактора» (минус на контакте ХР2:16) и/или «Повороты прицепа» (минус на контакте ХР2:18). При отсутствии дополнительных управляющих сигналов не горят. ** При отсутствии на сидении водителя (см. таблицу Б.2) и не включенном стояночном тормозе через 5 с должен сработать зуммер, включиться в прерывистом режиме сигнализатор «Стояночный тормоз» и на дисплее ПП появиться сообщение «Включите стояночный тормоз». При включении стояночного тормоза сигнализатор «Стояночный тормоз» должен перейти в постоянный режим свечения и выключиться зуммер. Если при движении трактора (наличии сигналов от датчиков скорости или от одного из них) стояночный тормоз не выключен, тогда сигнализатор «Стояночный тормоз» должен работать в прерывистом режиме с одновременным срабатыванием зуммера и отображением на дисплее панели сообщения «Выключите стояночный тормоз». Управление сигнализатором «стояночный тормоз» должно обеспечиваться при наличии напряжения после выключателя АКБ. *** При наличии сообщения в CAN3 «Включена нейтраль КП» (ID - 0x1CFEC303, SPN – 604) сигнализаторы одновременно работают в прерывистом режиме.

По устойчивости к климатическим воздействиям блоки изготавливаются вида климатического исполнения У2Т2 по ГОСТ 15150-69 с деталями лицевой панели для вида климатического исполнения У1Т1 по ГОСТ 15150-69. Работают в диапазоне температур от минус 40 до плюс 65 °С. Блоки влагоустойчивы, тепло- холодоустойчивы, тепло-холодопрочные, виброустойчивы, вибропрочные и ударопрочные. Наружные детали блоков устойчивы к воздействию топливно-смазочных материалов. Степень защиты от проникновения посторонних тел и воды с лицевой стороны – IP54, с тыльной и боковых сторон –IP4Х по ГОСТ 14254-96. Подключение блоков при помощи колодки гнездовой 602213 по ОСТ 37.003.032-88. Потребляемая мощность, не более 6 Вт. Габаритные размеры не более 130х52х42 мм. Масса не более 0,08 кг.

По устойчивости к климатическим воздействиям датчики изготавливаются в исполнении У2Т2 по ГОСТ 15150. Датчики тепло- и холодопрочные. Ток, коммутируемый датчиком, А 0,25 Рабочий диапазон температур, °С от минус 40 до плюс 85 Габаритные размеры, мм O72х30 Масса, кг 0,04

Вид климатического исполнения У1Т1 по ГОСТ15150-69. •Температура окружающей среды при эксплуатации от минус 40 до плюс 95 °С. •Номинальное напряжение электрооборудования 12В. •Потребляемая мощность не более 0,4 Вт. •Габаритные размеры не более Ø70х(24+L) мм.

Область применения: автотранспортные средства. Особенности: Колодка подключения соответствует АМР Superseal 1,5 282105-1 Наличие фиксации кнопки: нет Рабочая температура от -45° до +85°С Степень защиты выключателя соответствует гОАОпе IP67 по ГОСТ 14254-96 Напряжение коммутации - 24 В Ток коммутации - 0,5 А

Конструкция электромагнитов обеспечивает герметичность при давлении рабочей жидкости в полости перемещения якоря электромагнита 16 МПа (160 кг/см2). Потребляемая мощность не более 35 Вт. Крепление электромагнитов к гидроусилителю осуществляется посредствам резьбы М20х1.

Указатели изготавливаются в пластмассовом корпусе и имеют шкалу на просвет. Влагоустойчивы, тепло- холодоустойчивы, тепло-холодопрочные, виброустойчивы, вибропрочные и ударопрочные Корпуса и лакокрасочные покрытия наружных деталей устойчивы к воздействию топливно-смазочных материалов. Корпус пыле-брызгозащищенного исполнения. В указателях степень защиты со стороны стекла – IP55 и IP5Х с тыльной части. Вид климатического исполнения указателей У2Т2, климатического исполнения деталей лицевой части У1Т1 по ГОСТ 15150-69

Указатели изготавливаются в пластмассовом корпусе и имеют шкалу на просвет. Влагоустойчивы, тепло- холодоустойчивы, тепло- холодопрочные, виброустойчивы, вибропрочные и ударопрочные. Корпуса и лакокрасочные покрытия наружных деталей устойчивы к воздействию топливно-смазочных материалов. Корпус пыле- брызгозащищенного исполнения. В указателях степень защиты со стороны стекла – IP55 и IP5Х с тыльной части. Вид климатического исполнения указателей У2Т2, климатического исполнения деталей лицевой части У1Т1 по ГОСТ 15150-69
