каталогПриборы для автотракторной техники

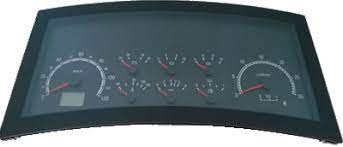

Щиток приборов ЩП8165 предназначен для отображения состояния работы электронных систем и контрольных сигналов от электрооборудования, включая электронный блок управления двигателем с CAN-шиной, автобусов ОАО «МАЗ» с двигателями Евро-3, Евро-4, Евро-5 и др. типов «ММЗ», «ЯМЗ», «DAIMLER», «MAN», «DEUTZ», «CUMMINS». Щиток приборов ЩП8165 является аналогом щитков приборов ЩП8094-1, ЩП8137-3,-4,-5, ЩП8147 (снятые с производства) с переходным жгутом для подключения. ЩЩП8165, ЩП8165-2 предназначен для автобусов ОАО «МАЗ». ЩЩП8165-1 предназначен для автобусов АО «Богдан Моторс» (Украина). Щиток приборов не является средством измерения. Вид климатического исполнения щитка приборов У2Т2 по ГОСТ 15150-69. Щиток приборов предназначен для работы в диапазоне температур от минус 40 °С до плюс 60 °С. Щиток приборов расчитан на работу в системе электрооборудования с номинальным напряжением 24В постоянного тока в соответствии с ГОСТ 3940-2004.

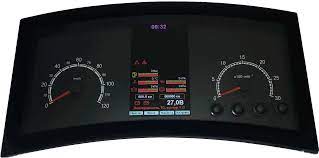

Щитки приборов ЩП8171Д-203, ЩП8215Д-251 предназначены для работы в автобусах ОАО «МАЗ» с дизельными двигателями ЯМЗ, DAIMLER, CUMMINS, ММЗ, MAN, DEUTZ в комплекте с блоком коммутации в соответствии с таблицей 1. Щиток приборов ЩП8171Г-203 предназначен для работы в автобусах ОАО «МАЗ» с газовым двигателем DAIMLER («Mercedes-Benz») в комплекте с блоком коммутации в соответствии с таблицей 1. Щиток приборов ЩП8171Г-103 предназначен для работы в автобусах ОАО «МАЗ» с газовым двигателем DAIMLER («Mercedes-Benz»), в комплекте с блоком коммутации, в соответствии с таблицей 1. Щиток приборов является неремонтируемым взаимозаменяемым изделием. Щиток приборов не является средством измерений. Щиток приборов относится к продукции производственно-технического назначения. Щиток приборов рассчитан на работу в системе электрооборудования с номинальным напряжением 24В постоянного тока в соответствии с ГОСТ 3940-2004. Щиток приборов относится к потребителям тока, используемым при работающем двигателе. Вид климатического исполнения У2Т2 - в соответствии с ГОСТ 15150-69. При этом щиток приборов предназначен для работы в диапазоне температур от минус 30°С до плюс 60°С. Масса щитка приборов должна быть не более 2,5кг. Потребляемая мощность щитка приборов, при напряжении питания (27+1)В должна быть не более 25 Вт. Щиток приборов должен работать в продолжительном номинальном режиме S1 по ГОСТ 3940-2004.

Блок показывающий комбинированный электронный КД8108 предназначен для контроля частоты вращения коленчатого вала и суммарного времени работы автотракторных двигателей. Блок применяется для установки на автомобильных транспортных средствах. Диапазон контроля частоты вращения коленчатого вала двигателя от 0 до 3500 об/мин. Настраиваемое (программируемое) число пар полюсов генератора от 1 до 9, передаточное отношение привода генератора от 1,00 до 9,99. Диапазон суммарного астрономического времени работы двигателя от 0 до 9999,9 ч. Номинальное напряжение питания блока – 24 В постоянного тока. Блок предназначен для работы в диапазоне температур от минус 40 °С до плюс 60 °С и относительной влажности (95±3) % при температуре (40±2) °С. Мощность, потребляемая блоком, не более 1,5 Вт. Масса блока не более 0,5 кг. Габаритные размеры блока не более диаметр 110х83 мм. Гамма-процентная наработка до отказа не менее 10000 ч работы двигателя, что соответствует средней наработке до отказа 200000 ч. Пределы допускаемой основной относительной погрешности показаний счетчика суммарного времени работы двигателя не превышают ±0,5 %. Пределы допускаемой основной приведенной погрешности показаний указателя не превышают ±4 % от конечного значения диапазона контроля. Введенные изготовителем блока значения программируемого коэффициента К и числа полюсов Р при выпуске: К=4,00; Р=6.

Предназначен для контроля температуры охлаждающей жидкости, давления масла в двигателе, уровня топлива в баке, температуры масла в гидромеханической передаче (ГМП), напряжения заряда аккумуляторной батареи (АКБ), частоты вращения коленвала двигателя машин ОАО "Амкодор", эксплуатируемых в условиях умеренного и тропического климата. Передаточное отношение привода генератора k = 2,125. Блок не относится к средствам измерений. Номинальное напряжение системы электрооборудования – 24 В. Рабочий диапазон температур: от минус 40 до плюс 60 °С. Относительная влажность: 100 % при температуре 35 °С. Масса – не более 0,8 кг. Средний срок службы - не менее 10 лет.

Предназначен для контроля частоты вращения коленвала двигателя, скорости движения трактора, частоты вращения двухскоростного независимого вала отбора мощности (ВОМ) и индикации суммарного времени работы двигателя. Устанавливаются на щиток приборов трактора. Источником входного сигнала служит сигнал с фазной обмотки генератора. На циферблате индикаторов КД8100 и КД8100-2 расположены: шкала расчетной скорости движения: (0–30) км/ч; шкала контроля частоты вращения коленвала двигателя: (0–3500) об/мин; шкала контроля частоты вращения ВОМ540: (0–650) об/мин; шкала контроля частоты вращения ВОМ1000: (0–1200) об/мин. На циферблате индикатора КД8100-1 расположены: шкала контроля частоты вращения коленвала двигателя: (0–2000) об/мин; шкала контроля частоты вращения ВОМI: (0–500) об/мин; шкала контроля частоты вращения ВОМII: (0–900) об/мин; четыре шкалы расчетной скорости движения: (0–35, 0–10, 0–6, 0–4) км/ч. Шкалы расчетной скорости движения оцифрованы в км/ч. Другие шкалы оцифрованы в об/мин. В нижней части циферблата расположен цифровой светодиодный счетчик учета времени работы двигателя. Конструктивно электрическая схема индикатора имеет неразъемное электрическое соединение с корпусом.

Номинальное напряжение питания блока – 12 В постоянного тока. Блок предназначен для работы в диапазоне температур от минус 40 °С до плюс 60 °С. Блок предназначен для работы в продолжительном режиме S1 по ГОСТ 3940. Потребляемая мощность блока не более 1,5 Вт. Масса блока не более 0,5 кг. Блок работоспособен при изменении напряжения питания от номинального значения в диапазоне от 10,8 до 15 В. Блок работоспособен после выдержки в неработающем состоянии при температуре 90 °С в течение 3 ч. Блок работоспособен после выдержки в неработающем состоянии при температуре минус 50 °С в течение 3 ч. Блок влагоустойчив при воздействии повышенной влажности 100 % при температуре 35°С. Блок обеспечивает цифровую индикацию суммарного времени работы двигателя. Сигналом включения счета часов работы двигателя является появление сигнала с фазной обмотки генератора. Емкость счетчика суммарного времени работы двигателя (в дальнейшем – счетчика времени) - 9999,9 ч. Информация о суммарном времени работы двигателя накапливается и сохраняется (в том числе при выключенном состоянии блока) в течение не менее 10 лет. Пределы допускаемой основной относительной погрешности показаний счетчика суммарного времени работы двигателя не превышают ±0,5 % от измеренного значения. Пределы допускаемой основной приведенной погрешности показаний указателя не превышают ±4 % от конечного значения диапазона контроля.

Блок вторичных показывающих приборов КД8127.3801 предназначен для контроля уровня топлива в баке, температуры охлаждающей жидкости, давления воздуха в пневмосистеме малогабаритных тракторов. Номинальное напряжение питания блока – 12 В постоянного тока. Блок предназначен для работы в диапазоне температур от минус 40 °С до плюс 65 °С и относительной влажности до 100 % при температуре 35 °С. Мощность, потребляемая блоком, не более 5 Вт. Масса блока не более 0,4 кг. Габаритные размеры блока не более диаметр 110х83 мм

Указатели изготавливаются в пластмассовом корпусе и имеют шкалу на просвет. •Влагоустойчивы, тепло- холодоустойчивы, тепло- холодопрочные, виброустойчивы, вибропрочные и ударопрочные. •Корпуса и лакокрасочные покрытия наружных деталей устойчивы к воздействию топливно-смазочных материалов. •Корпус пыле- брызгозащищенного исполнения. •В указателях степень защиты со стороны стекла – IP55 и IP5Х с тыльной части. •Вид климатического исполнения указателей У2Т2, климатического исполнения деталей лицевой части У1Т1 по ГОСТ 15150-69

ЭИ8007М ЭИ8007М-1 ЭИ8007М-2 ЭИ8007М-3
