каталогУстройства регулирующие и щеткодержатели

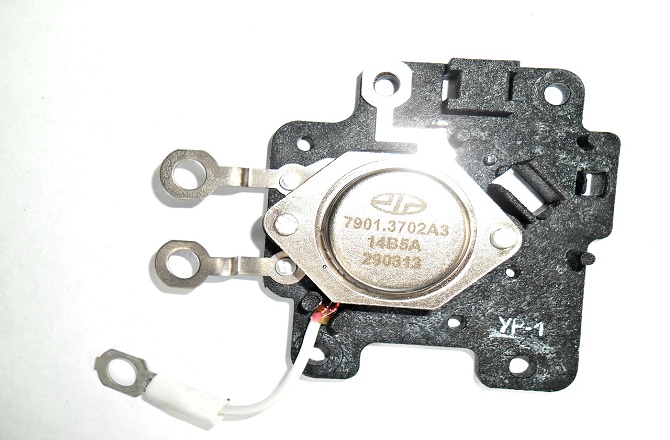

УР-1 с РН 7901.3702. А3 Применение: Тракторы МТЗ-30, МТЗ-52, МТЗ-80, МТЗ-82, Т-4А, Т-28, Т-40, Т-50, Т-70,Т-80,Т-25,Т-30 Тип генератора: Г460.3701, Г461.3701, Г462.3701, Г464.3701, Г466.3701 – ОАО «Радиоволна» Назначение: Устройство регулирующее на 14В для тракторных генераторов

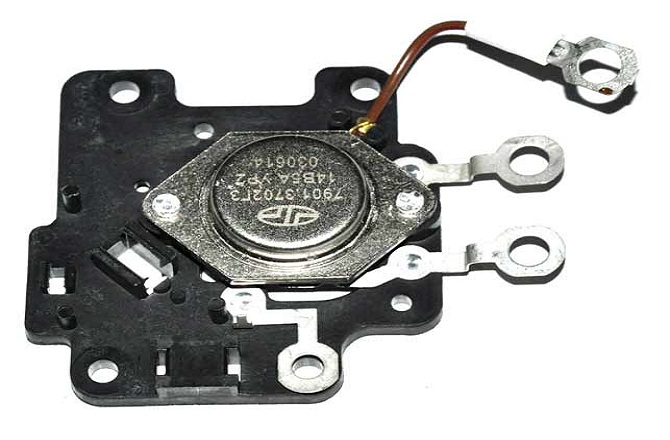

УР-2 с РН 7901.3702.Г3 Применение: Тракторы МТЗ-1321, Т-150К, Погрузчики ТО-28,Комбайны «Нива», КСК-6, ДОН-1500 Тип генератора: Г 960.3701 Назначение: Устройство регулирующее на 14В для тракторных генераторов

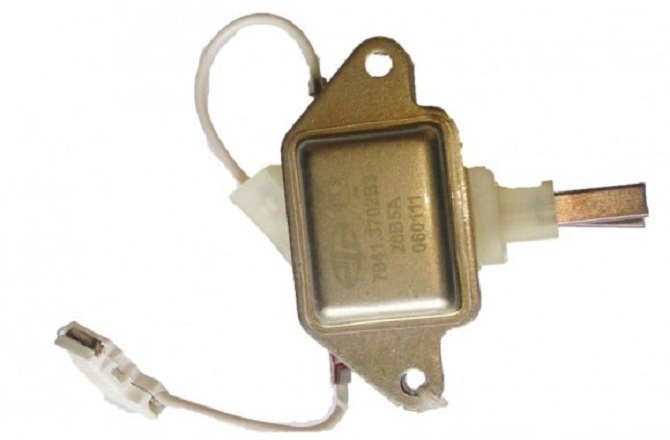

ЩР-6 с РН 7941.3702 В3 Применение: МАЗ, КАМАЗ, УралАЗ Тип генератора: Г 7762.3701-03 ОАО «ЗИТ» Назначение: Щеткодержатель с регулятором напряжения на 28В для генераторов до 5000 вТ

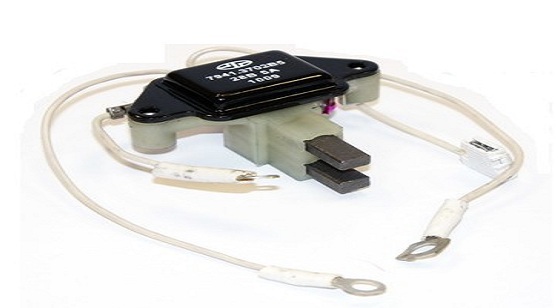

ЩР-7М с РН7941.3702.В5 Применение: Автобусы Тип генератора: ООО «Электром» Назначение: Щеткодержатель с регулятором напряжения на 28В для генераторов до 5000 вТ

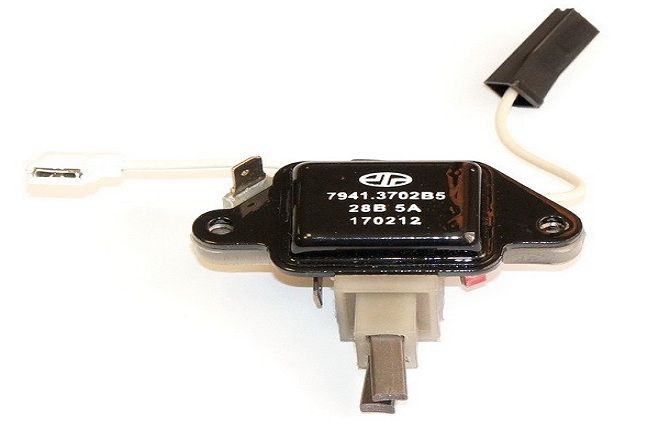

ЩР-11 с РН 7941.3702.В5 Применение: КАМАЗ Тип генератора: Г 7762.3701-05 ОАО «ЗиТ» Назначение: Щеткодержатель с регулятором напряжения на 28В для генераторов до 5000 вТ

УР-5 с РН 7901.3702 Применение: Тракторы Т-170, Т-130М, ЧТЗ, Погрузчик ТО-186, Погрузчики завода «Амкодор», Комбайны ДОН-1200, ДОН-1500 Тип генератора: Г 99 Назначение: Устройство регулирующее на 28В для тракторных генераторов

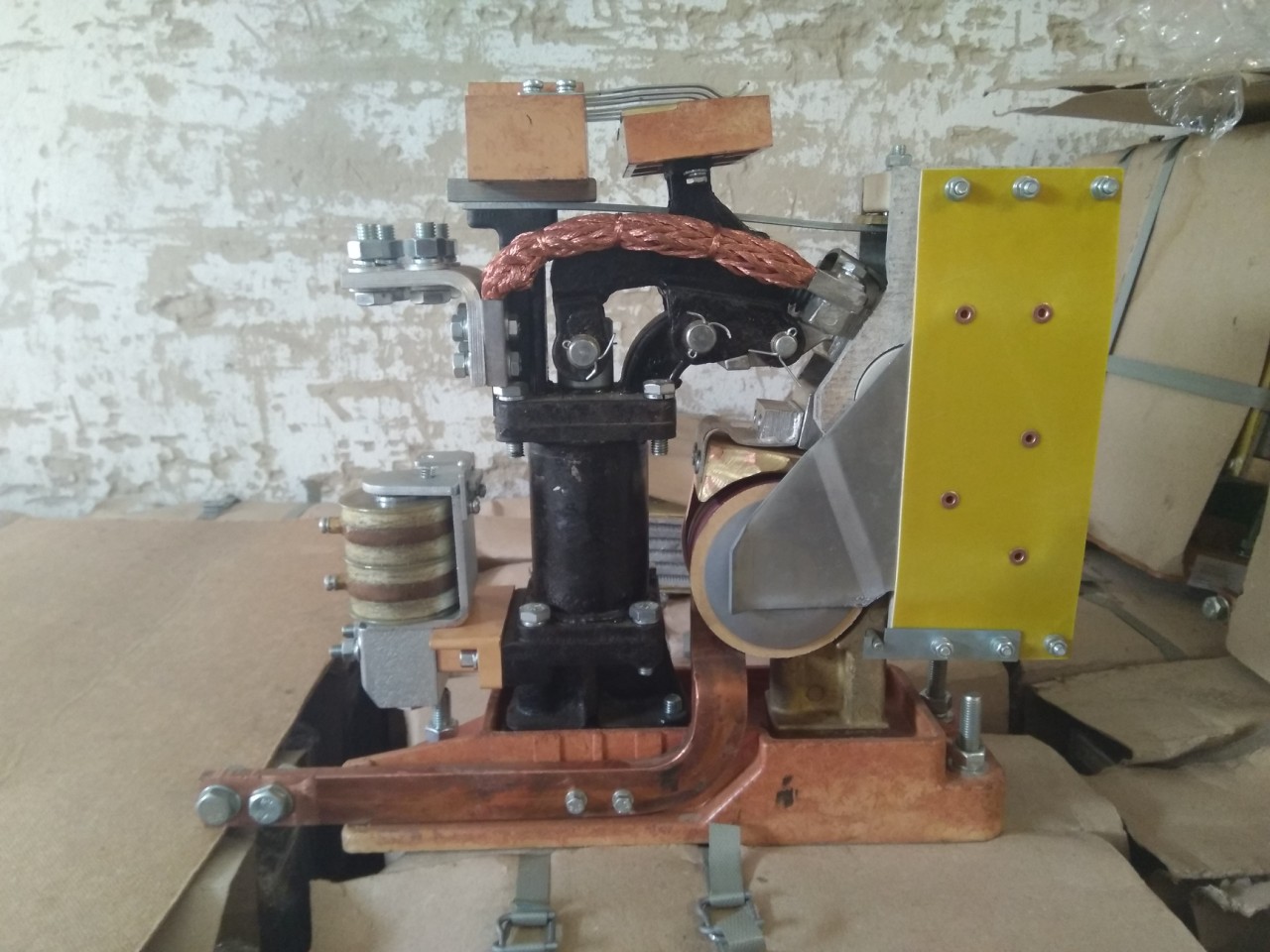

Электропневматический контактор ПК-753Б-9 , применяется для коммутирования цепи тягового электродвигателя автосамосвала БелАЗ. Все элементы контактора смонтированы на изоляционной панели. При подаче напряжения на катушку электропневматического вентиля сжатый воздух поступает в цилиндр пневматического привода и перемещает его поршень . Шток поршня приводит в движение рычаг, который, поворачиваясь вокруг оси, прижимает подвижный контакт к неподвижному контакту. При отключении вентиля поршень под действием встроенной в цилиндр пневматического привода пружины перемещается влево, и контакты размыкаются. Дугогасительная система контактора состоит из дугогасительной катушки 24В, выполненной из медной шины и включенной последовательно с контактами, многощелевой открытой дугогасительной камеры и дугогасительных рогов. К сердечнику дугогасительной катушки с двух сторон примыкают стальные полюсы. При протекании тока по катушке между полюсами возникает магнитное поле. В момент разрыва контактов оно воздействует на возникшую дугу, заставляя ее растягиваться и перемещаться вверх. При этом дуга вначале переходит с контактов на дугогасительные рога, а затем, удлиняясь, перемещается по поверхности рогов. Дугогасительная камера, имеющая в зоне горения дуги специальные металлические вставки, отводит от дуги тепло, обеспечивая эффективное ее гашение. Блокировочные контакты состоят из стальных контактных пальцев и латунных контактных пластин. Последние расположены на изоляционной панели, прикрепленной к подвижному рычагу. При включении или отключении контактора контактные пластины, перемещаясь вместе с рычагом, замыкают или размыкают смежные контактные пальцы.

Повышенная надежность и удобство эксплуатации для горнодобывающей техники Электромагнитные контакторы CT1115/08 используются в карьерных самосвалах БЕЛАЗ грузоподъемностью 130 и 220 тонн взамен электропневматических контакторов серии ПК. Они устанавливаются как производителем в самосвалах, выпускаемых серийно, так и эксплуатирующими организациями при модернизации. Бесперебойная работа контакторов СТ обеспечена комбинированной системой дугогашения с постоянными магнитами. Контакторы данной серии успешно применяются в карьерной технике по всему миру. Они являются не обслуживаемыми, что значительно снижает затраты на эксплуатацию. В сочетании с высокой надежностью это позволяет повысить коэффициент технической готовности самосвала в целом. Особенности Электромагнитный контактор (не требует подвода и системы подготовки сжатого воздуха) Отсутствие необходимости зачистки главных контактов, смазки и настройки узлов контактора Отсутствие "косички" подвижного контакта и, как следствие, меньший износ контактного узла Бесперебойная работа при температуре до -50"С Надежные не обслуживаемые выключатели мгновенного действия S870 производства Schaltbau в качестве вспомогательных контактов Механическая износостойкость более 2 млн. коммутационных циклов Компактные габариты контакторов позволяют упростить доступ к ним в шкафу Система двойного размыкания главных контактов и постоянные магниты обеспечивают отсутствие критических токов и снижают износ контактов Переоборудование Преимущества контакторов CT1115/08 при модернизации Простота монтажа в существующий шкаф Монтаж на место любого аналогичного контактора за счет компактных габаритов Рекомендации по монтажу Возможна замена всего комплекта из 7 контакторов, установленных в шкафу Для установки контакторов следует изготовить 7 переходных пластин и заменить один из жгутов проводов на жгут 75306-2114060-51 Подключение проводов производится в соответствии с электрической схемой Перед пуском в эксплуатацию убедитесь в том, что: Дугогасительная камера правильно установлена и заблокирована Крышки правильно установлены Контактор заземлен (вывод для заземления на основании)
