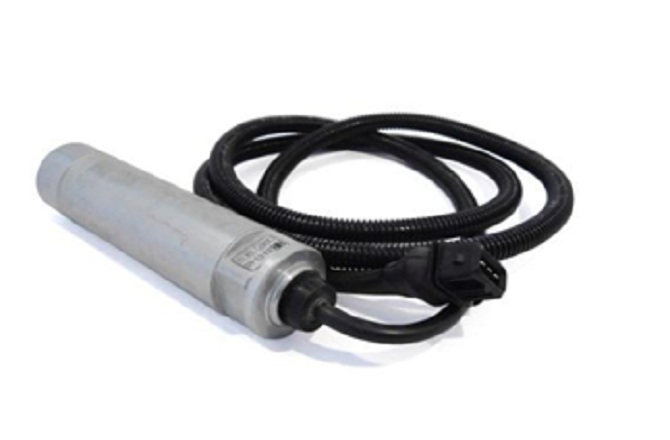

Датчик усилия ДУ-03-60 ЛБИЕ.406229.004-02 Напряжение электропитания (9,5 ± 0,15) В Степень защиты IP65 по ГОСТ 14254-96 Вид климатического исполнения 01 по ГОСТ 15150-69 Диапазон рабочих температур −40…+85 °C Вес не более 1,3 кг Датчик усилия ДУ предназначен для работы в составе электронной системы управления навесными устрой-ствами мобильных машин, но может иметь и само-стоятельное применение. Датчик предназначен для измерения горизонтальной составляющей усилия в шарнирах нижних тяг навесных устройств тракторов. Выходная характеристика датчи-ка линейная.

Датчик усилия ДУ-03-90 ЛБИЕ.406229.004-03 Номинальное напряжение (9,5 ± 0,15) В Степень защиты оболочки IP65 по ГОСТ 14254-96 Климатическое исполнение 01 по ГОСТ 15150-69 Температура окружающей среды −40…+85 °C Вес не более 1,3 кг Габаритный размер 37х37х169 мм. Датчик усилия ДУ предназначен для работы в составе электронной системы управления навесными устройствами мобильных машин, но может иметь и самостоятельное применение. Датчик предназначен для измерения горизонтальной составляющей усилия в шарнирах нижних тяг навесных устройств тракторов. Выходная характеристика датчика линейная.

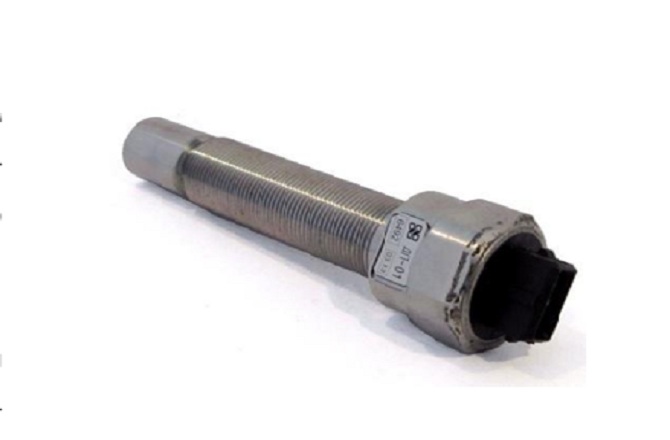

Датчик положения ДП-01 ЛБИЕ.406239.011 Напряжение электропитания (9,5 ± 0,15) В Степень защиты IP65 по ГОСТ 14254-96 Вид климатического исполнения 01 по ГОСТ 15150-69 Диапазон рабочих температур −40…+85 °C Вес не более 0,4 кг Диапазон бесконтактного измерения расстояния 2—10 мм Датчик положения ДП-01 предназначен в основном для работы в составе электронной системы управления навесными устройствами мобильных машин, но может иметь и самостоятельное применение. Датчик предназначен для измерения высоты подъема навесного устройства путем бесконтактного взаимодействия с кулачком, установленным на поворотном валу навесного устройства.

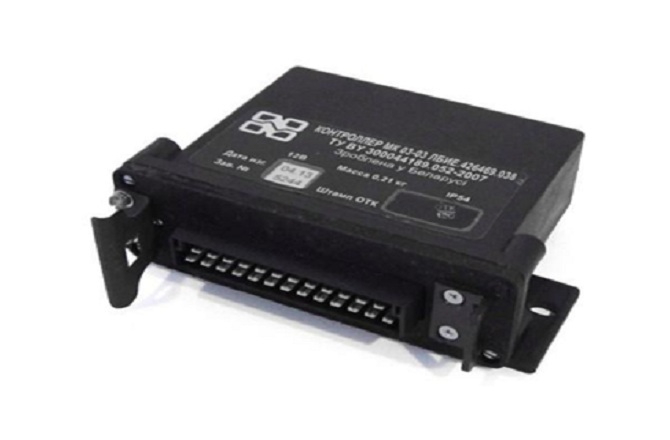

Контроллер МК-03-03 ЛБИЕ.426469.038 Номинальное напряжение питания 12 В Степень защиты IP54 по ГОСТ 14254-96 Вид климатического исполнения 01 по ГОСТ 15150-69 Диапазон рабочих температур −40…+85 °C Вес 0,6 кг Микропроцессорный контроллер МК 03-03 предназначен для управления рабочими органами мобильных машин и применяется в системах управления навесными устройствами мобильных машин. Контроллер выдает управляющие сигналы с широтно-импульсной модуляцией на электромагниты электро-гидравлического распределителя типа EHR 4, EHR 5 фирмы «BOSCH», EHPHC1 фирмы «Agro-Hytos» (Чехия) в соответствии с сигналами, поступающими с датчиков системы.

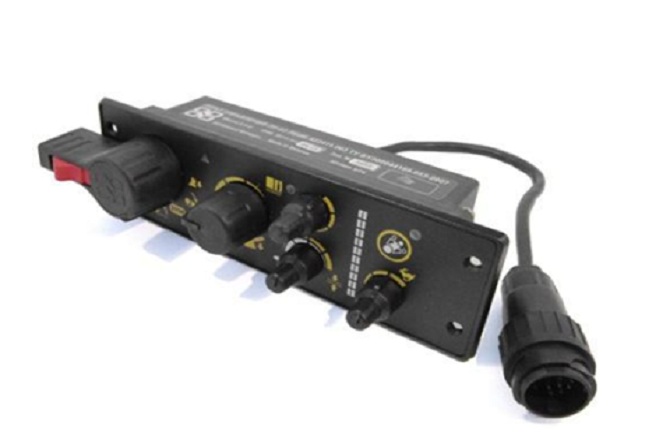

Пульт управления ПУ-03 ЛБИЕ.422411.003 Напряжение электропитания (9,5 ± 0,15) В Степень защиты IP66 по ГОСТ 14254-96 Вид климатического исполнения 01 по ГОСТ 15150-69 Диапазон рабочих температур −40…+85 °C Вес 0,5 кг Пульт управления ПУ-03 применяется в системе управления навесными устройствами мобильных машин и предназначен для управления рабочими органами мобильных машин, выполняя функции задатчика регулируемых параметров. Пульт управления обеспечивает управление комплексом при его работе в следующих режимах: ручное управление, позиционное, силовое и смешанное регулирование, а также обеспечивать отображение работоспособности составных частей системы.

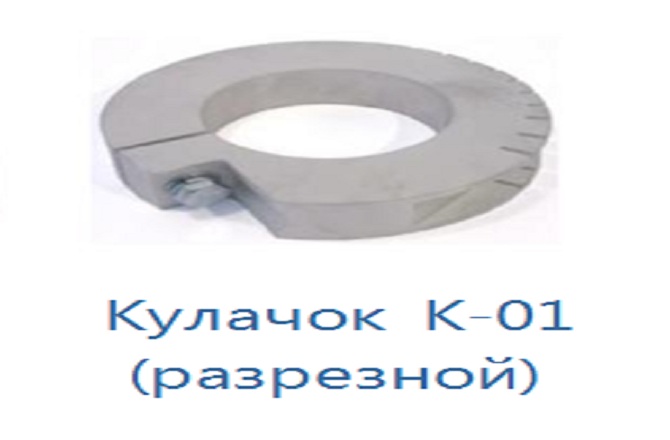

Кулачок К-01 Р (разрезной) ЛБИЕ.305654.006

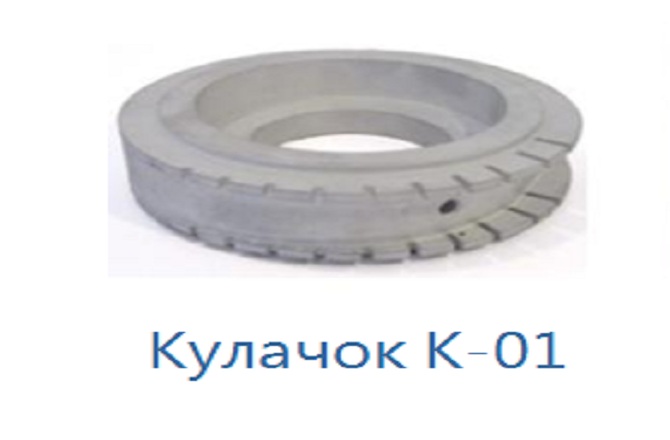

Кулачок К-01 ЛБИЕ.305654.005

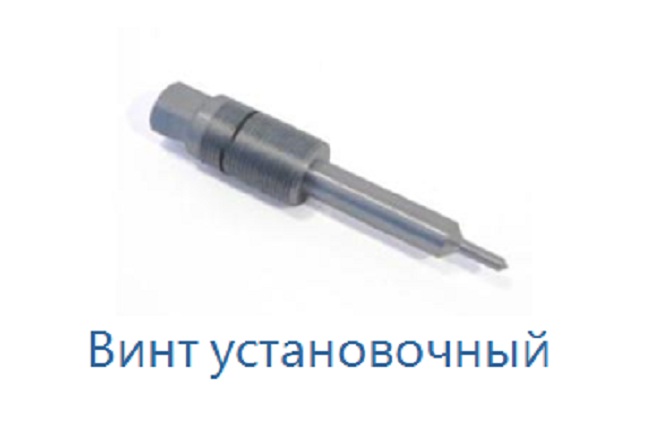

Винт установочный ЛБИЕ.758126.006

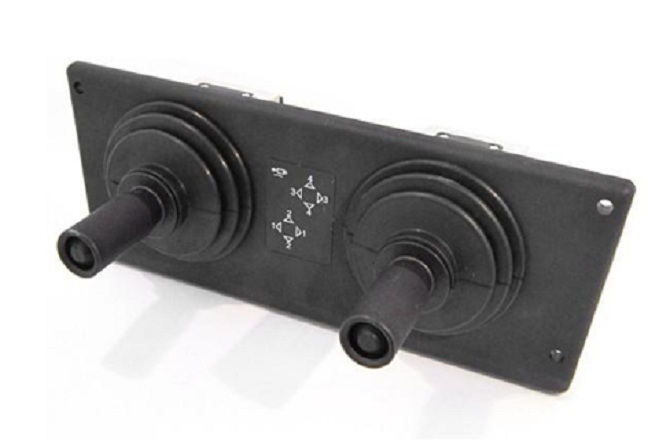

Блок электронных джойстиков БЭД-01 ЛБИЕ.421225.001 Напряжение питания 12 В Степень защиты IP66 по ГОСТ 14254-96 Вид климатического исполнения 01 по ГОСТ 15150-69 Диапазон рабочих температур −40…+60 °C Вес 2,5 кг Блок электронных джойстиков включает в себя два двухосевых джойстика Д-01 для ручного управления электрогидравлическими распределителями типа EHS, установленных на панели и плату индикации режимов работы джойстиков.
